AV i festsal
Indhold
Inkl Jack → Mini XLR

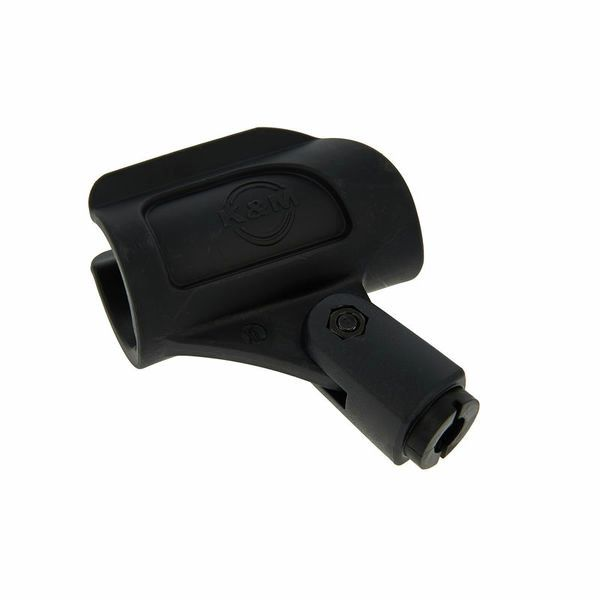

Inkl mikrofonholder:

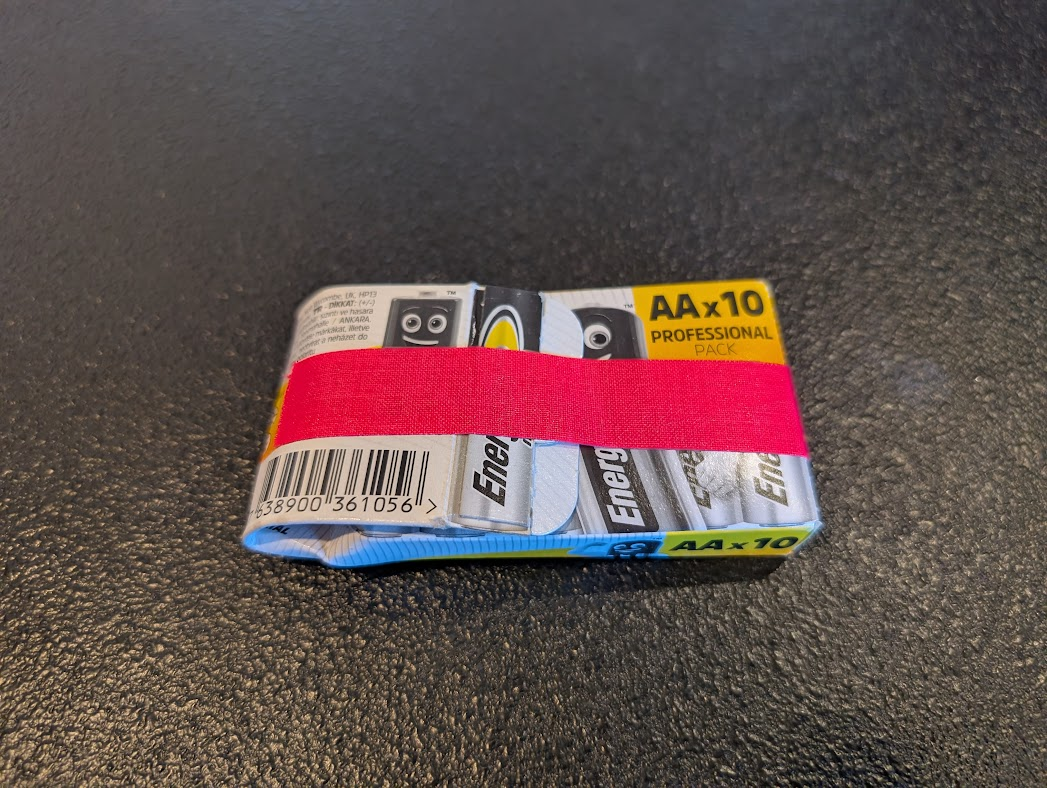

AA.
Tape den stramt sammen igen efter brug, så batterierne ikke ligger løst

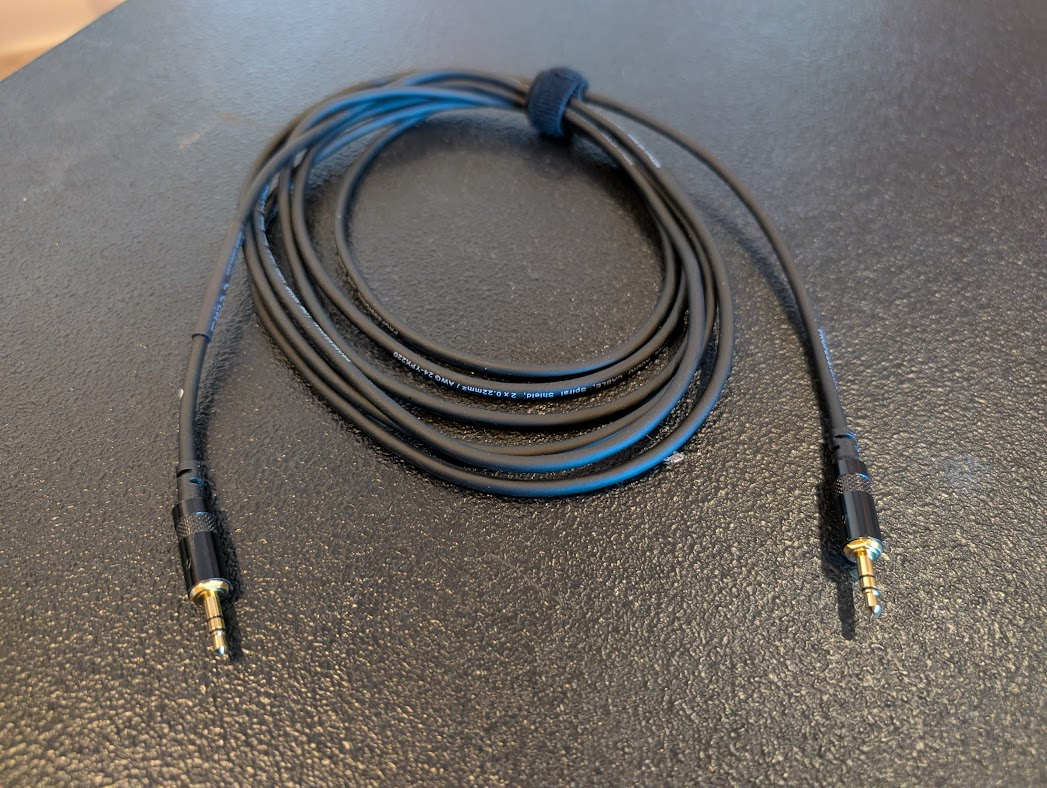

1.5 meter, minijack → minijack
Én til lærredet
Én til projektoren

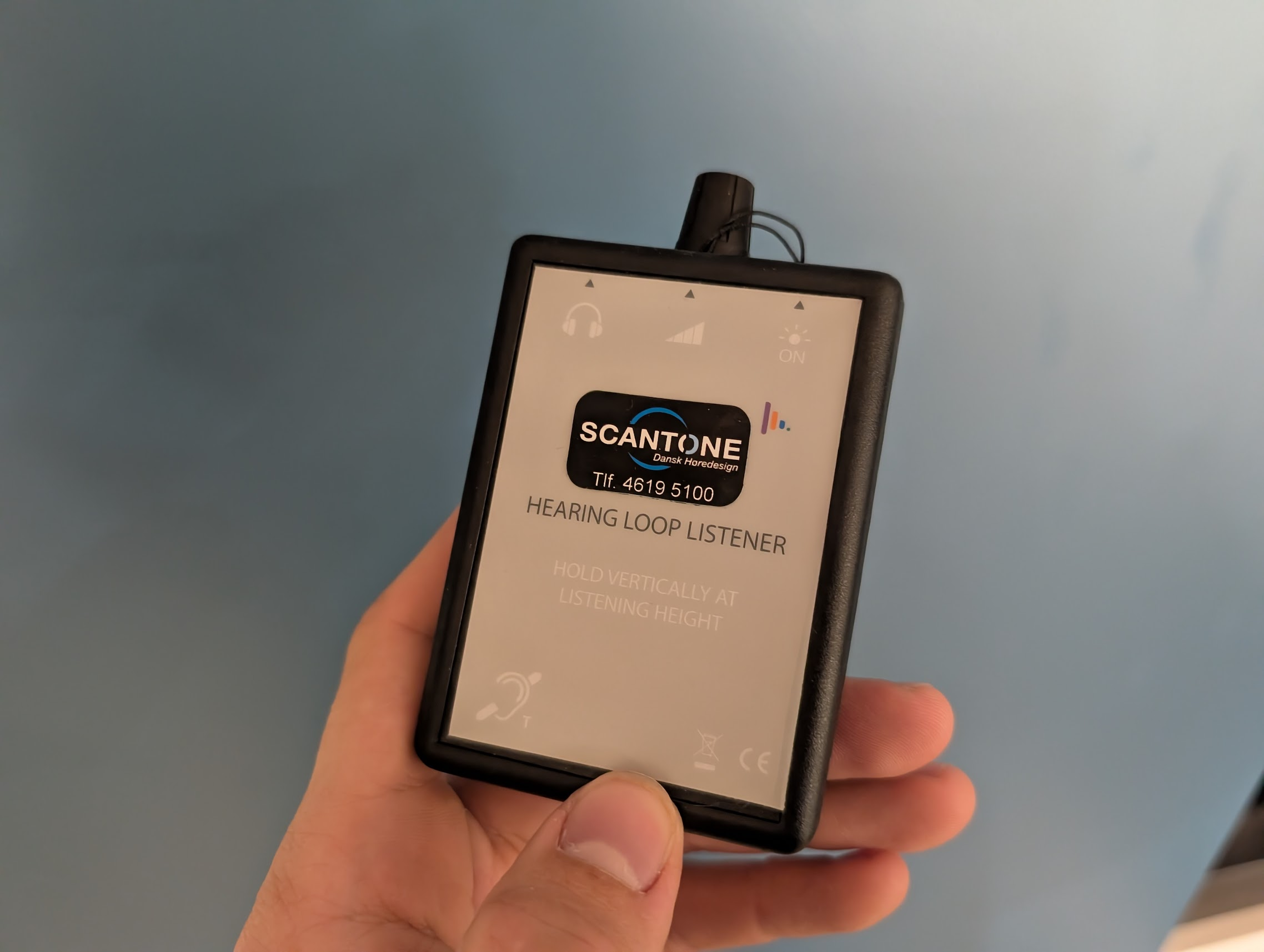

I gulvet ligger et teleslynge-system, som spiller samme lyd som højttalerne til personer med kompatible høreapparater. Systemet kan testes via denne modtager.
Udseende
Betjening

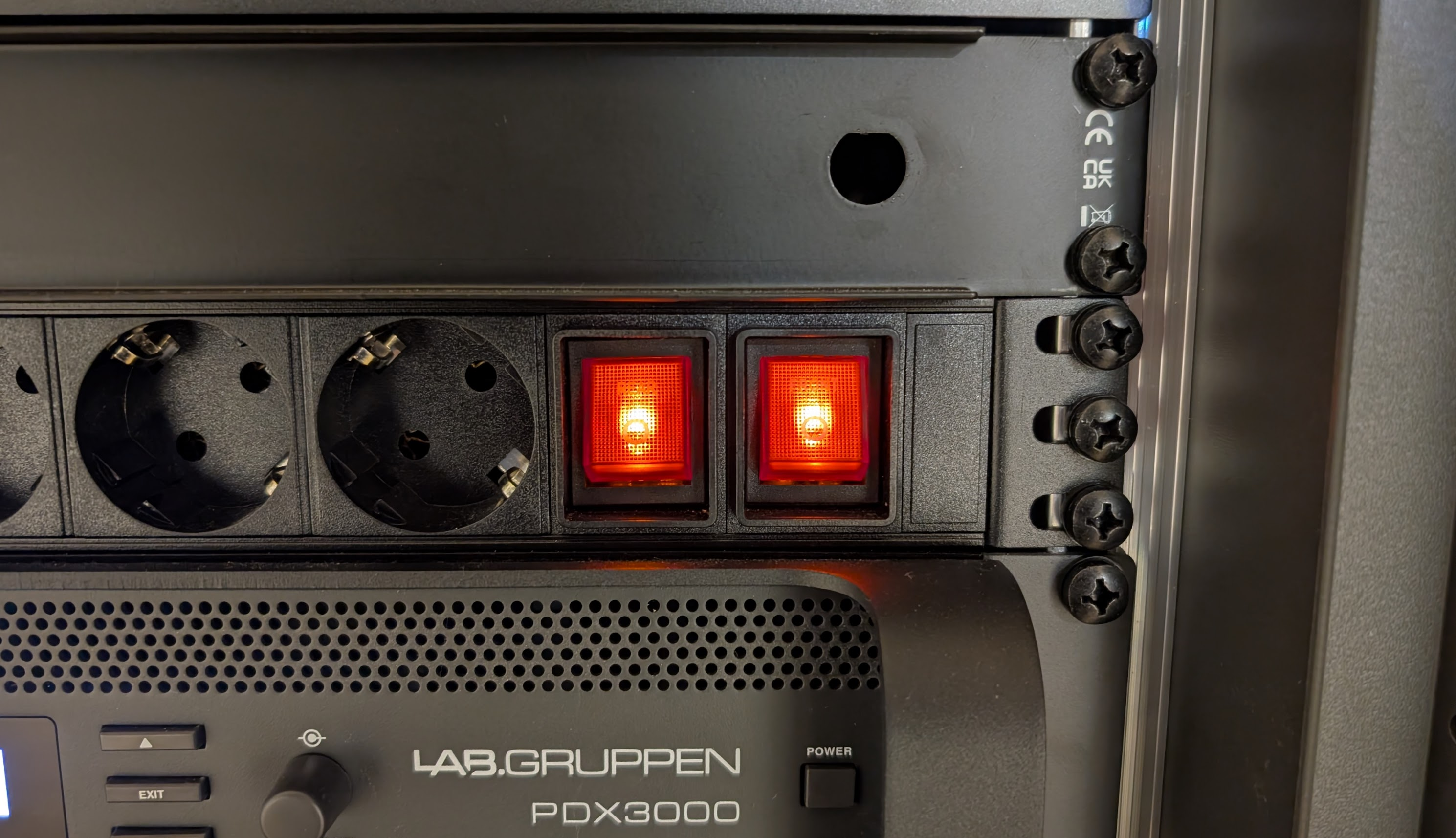

Tænd systemet på de to røde knapper

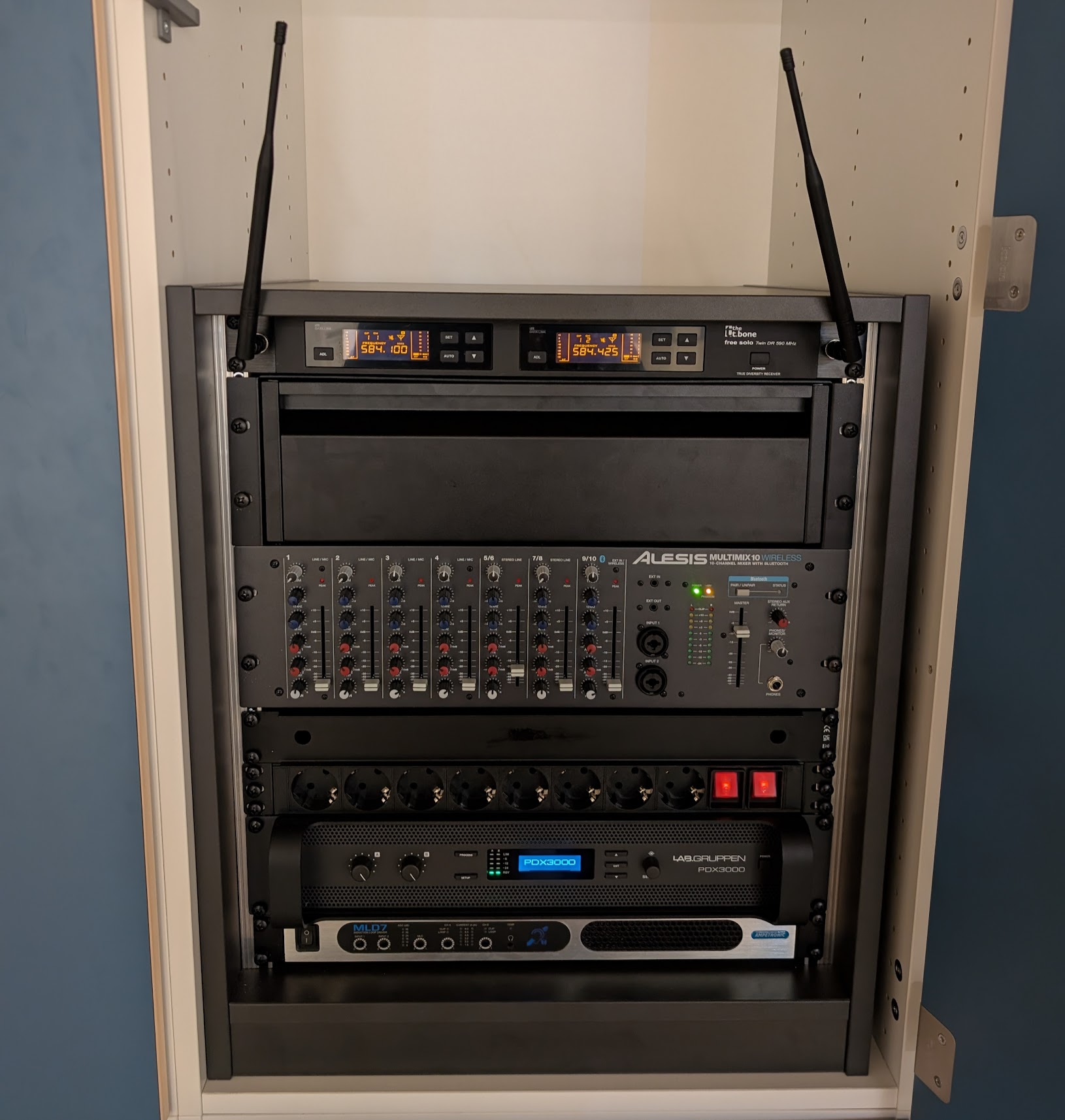

Øverst i racket: kontrollér, at den trådløse modtager er tændt. Der skal være lys i de to små skærme.
Projektor / lærred
Der findes en kabelslange i det nederste skab. Tilslut din computer via HDMI-kablet og eventuelt en adaptor.

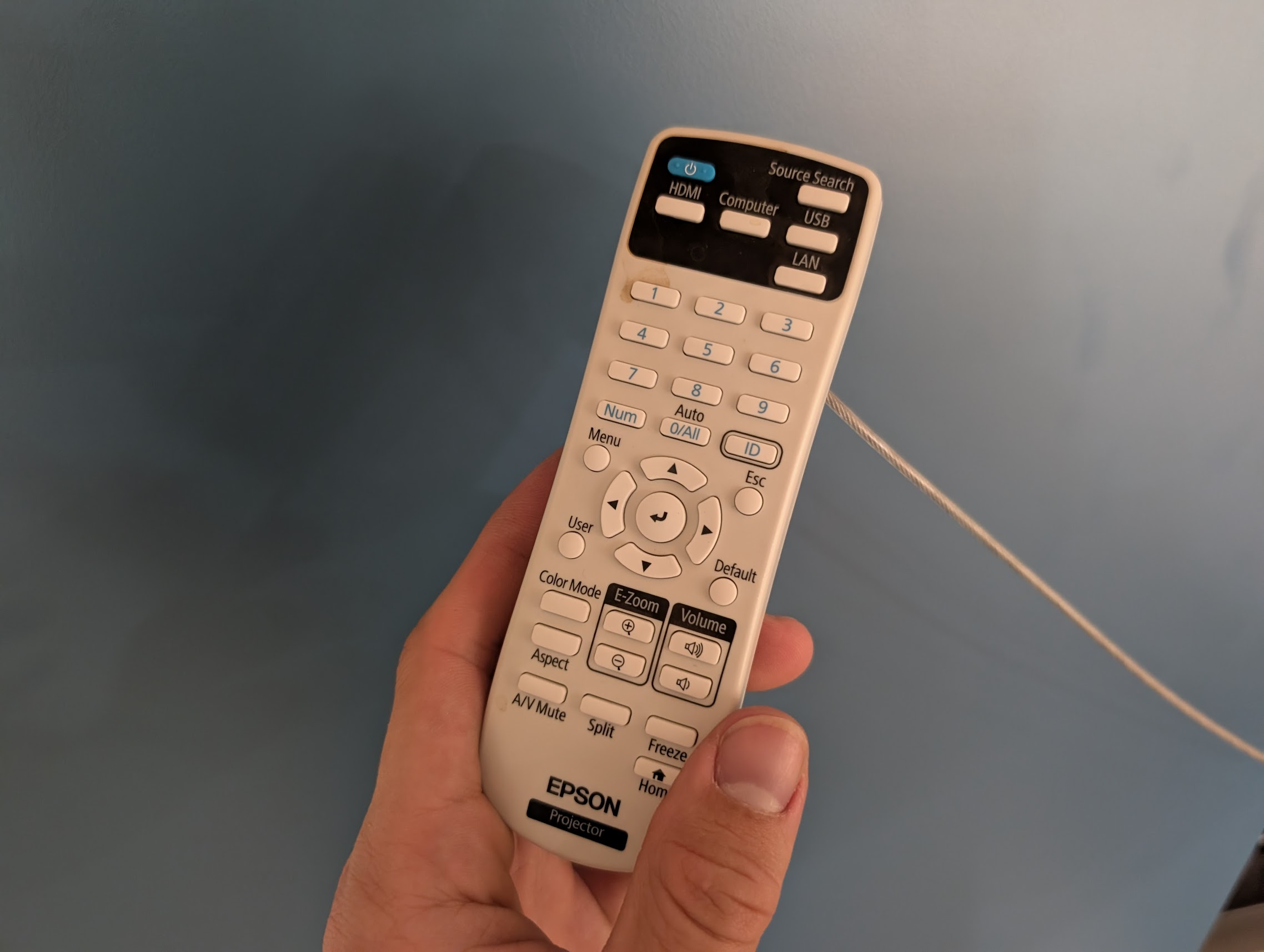

Projektoren burde starte automatisk. Alternativt betjenes den via den hvide fjernbetjening fra skuffen.

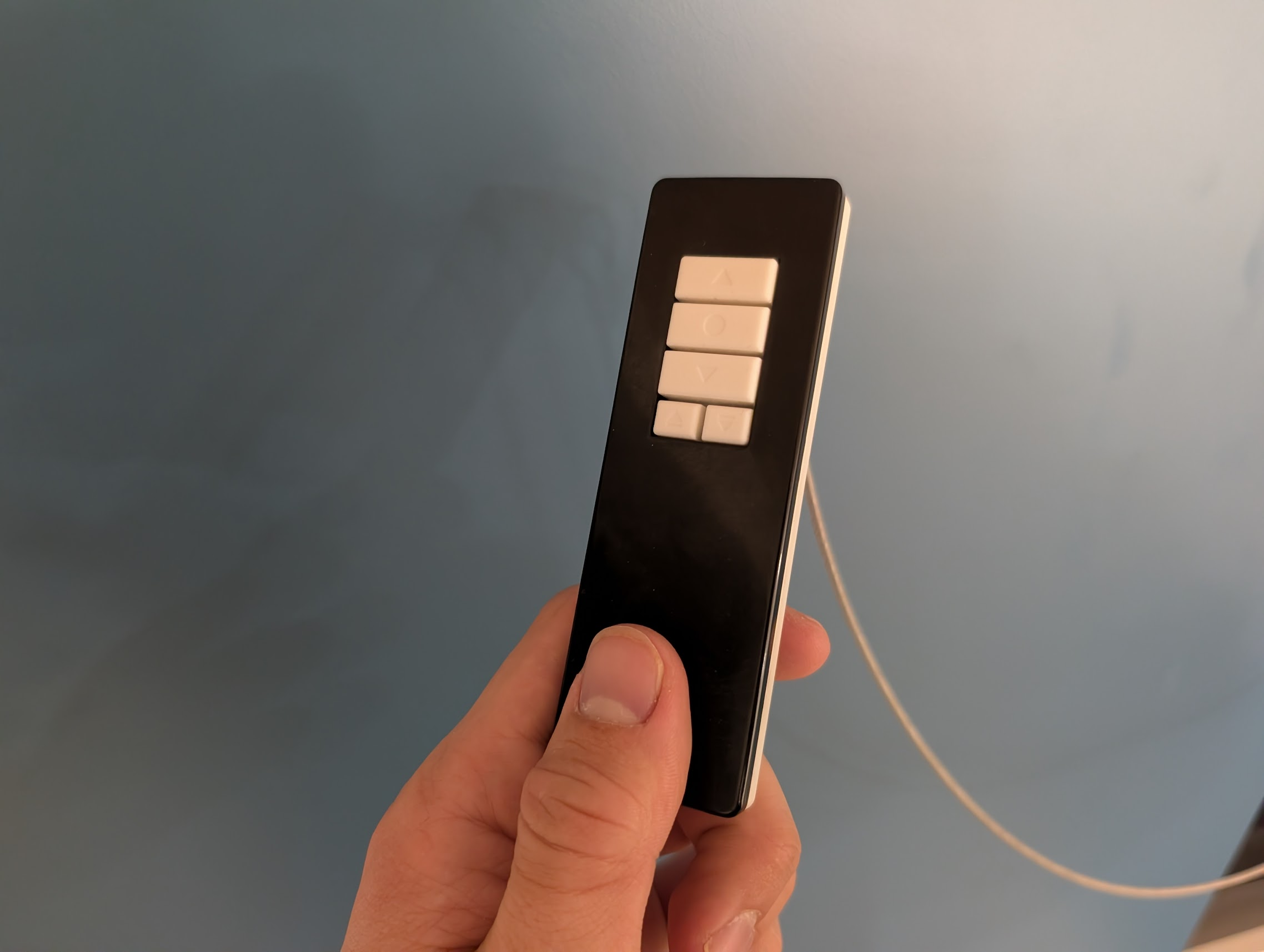

Lærredet rulles ned og op via den sorte fjernbetjening fra skuffen.
Lyd fra den tilsluttede computer sendes ud på kanal 5/6 på mixeren. Skru op på den grå fader på kanal 5/6 og eventuelt på den grå master-fader længst til højre. Læs mere nedenfor.

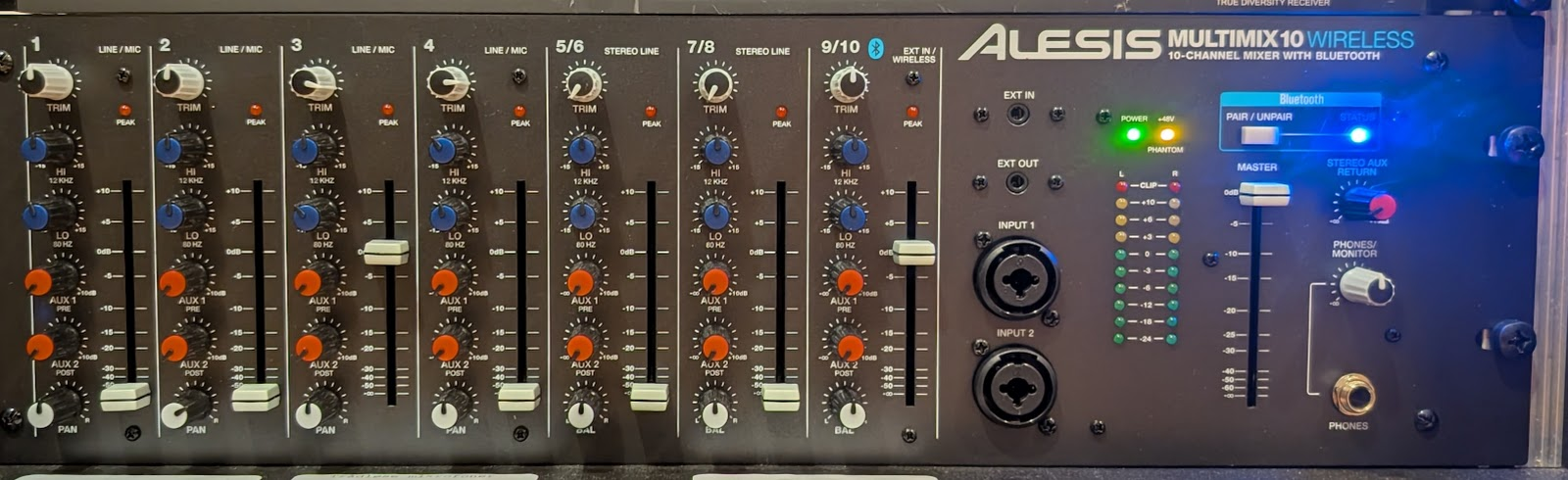

Mixer
Kanaler
Hver kolonne af knapper udgør én kanal.
Kanal 1 & 2 (AUX1, AUX2) modtager input fra de to indgange på forsiden af mixeren, Input 1 og Input 2
Kanal 3 & 4 (Trådløse mikrofoner 1, 2) modtager input fra de to trådløse mikrofoner
Kanal 5/6 modtager input fra projektoren / HMDI
Kanal 7/8 bruges ikke.
Kanal 9/10 modtager input fra Bluetooth-modulet eller Minijack-indgangen på forsiden af mixeren.
Knapperne
Hver kanal har disse knapper:
Gain: Den øverste, grå knap styrer kanalens gain. Den kan forstås som en ekstra volumen-kontrol, og skal typisk stå mellem kl 12 og 3. Hvis lyder “klipper”, så de kraftigste lyde forvrænges, eller den røde peak-lampe lyser, skal der skrues ned for gain. Gain bør aldrig skrues helt op. Man indstiller typisk gain under opsætning af mixeren og justerer derefter volumen på volumen-faderen.
EQ: De to blå knapper udgør eq-kontrol. Den øverste skruer op/ned for de lyse toner (treble / diskant), og den nederste skruer op/ned for de dybe toner (bass / bas). De skal typisk stå kl 12.
De to røde knapper kan ignoreres.
Pan: Den nederste knap styrer balancen mellem højre og venstre output-kanal. Hvis den står kl 12 sendes lyden lige meget til højre og venstre, hvilket typisk er hensigten.
Volumen: Den grå fader styrer kanalens volumen. Den skal typisk stå på 0dB, men bruges løbende til at justere volumen.
Master-faderen findes længst til højre og styrer den totale volumen, som sendes ud til højtalerne, efter alle kanalerne er lagt sammen. Den skal typisk være mellem 0dB og -10dB
Bluetooth
Øverst til højre findes Bluetooth-modulet. Knappen Pair / unpar sætter mixeren i gang med at lede efter en enhed. På en telefon eller computer vil den dukke op som “Alesis Multimix”. Når den blå lampe er tændt, er mixeren paret til en telefon.
Bemærk, at mixeren automatisk forsøger at parre med den senest brugte enhed, når den tændes - så du bør vælge “glem” på din telefon for at undgå uønsket parring efter brug.
AUX / Input 1, 2
Bemærk, at de to XLR-indgange modtager Phantom-power, og at dette ikke uden videre kan ændres, da det kræver at mixeren skrues ud af racket.
Mikrofoner
Bemærk, at mikrofonerne er kompatible med det mobile lyd-system. Hvis man vil bruge 2 håndholdte mikrofoner, kan man fx bruge B1 (fra festsal) & A2 (fra mobilt lyd-system)

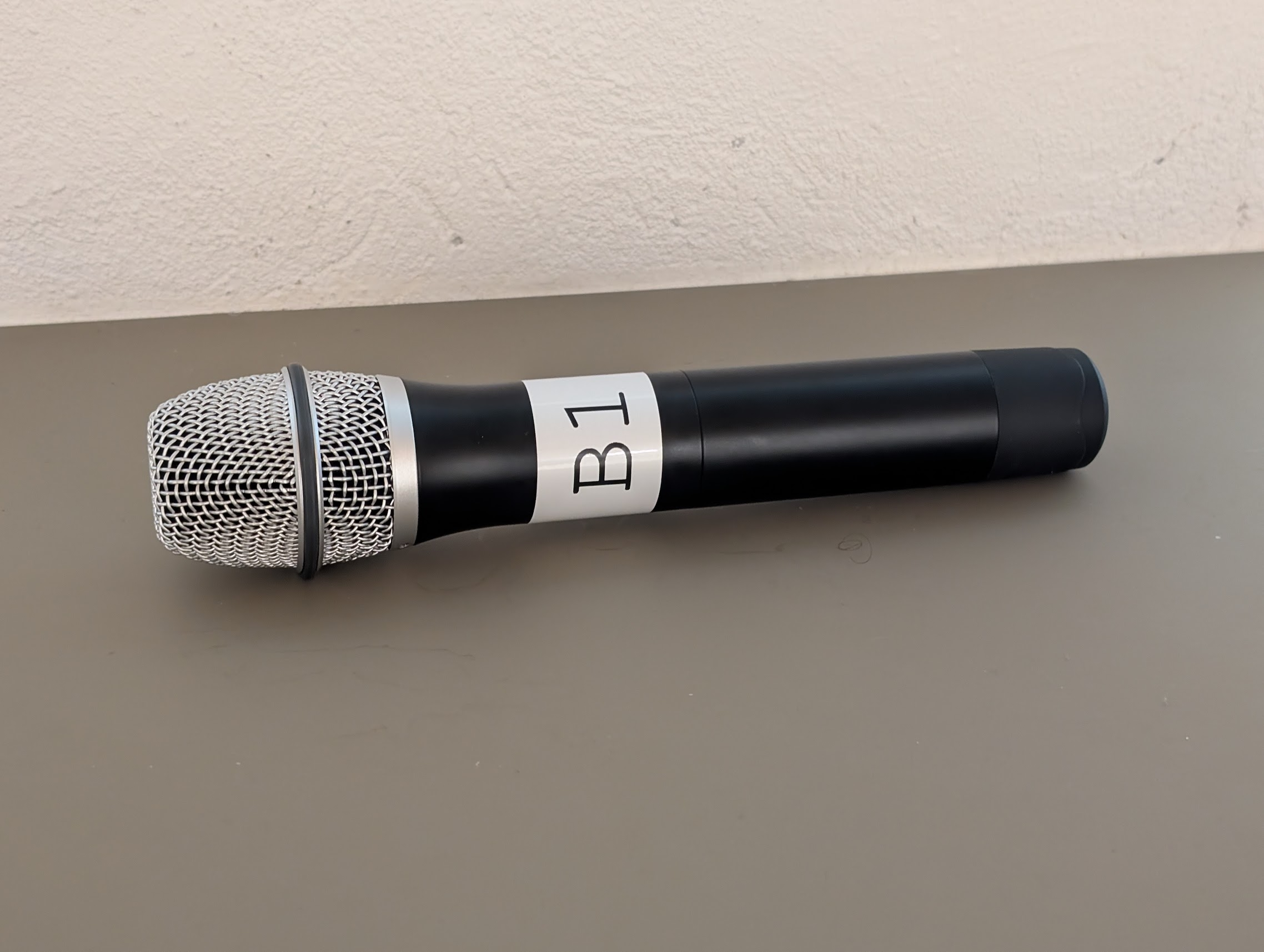

Håndholdt mikrofon

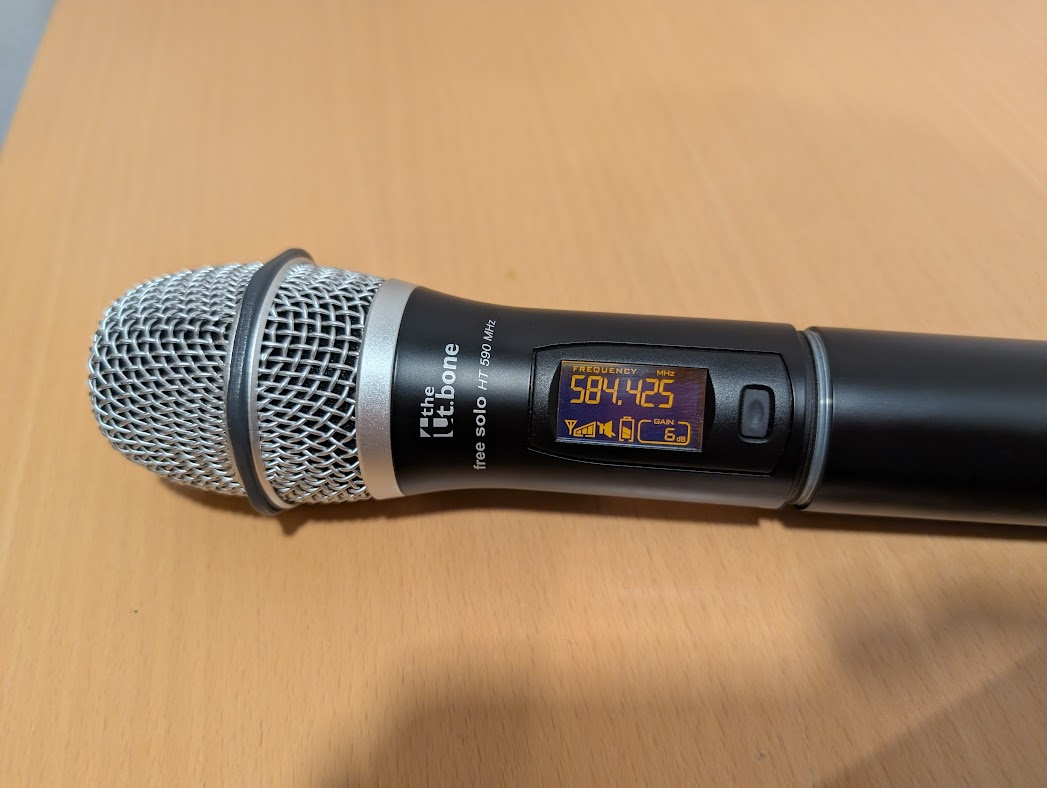

Mikrofonen tændes og slukkes ved at holde knappen ved siden af skærmen inde i 3 sekunder. Herefter kan mute-tilstand startes og stoppes via et kort tryk på knappen. Når mikrofonen er mute, vises 🔇 mellem signal- og batteri ikonerne.
Regn med ca. 3 timers batteri-tid på nye batterier. Mikrofonen bruger 2 AA batterier. De tilgås ved at skrue nederste del af mikrofonen af. På billedet nedenfor er nederste del af mikrofonen ved at blive skruet af. Den kan være stram.

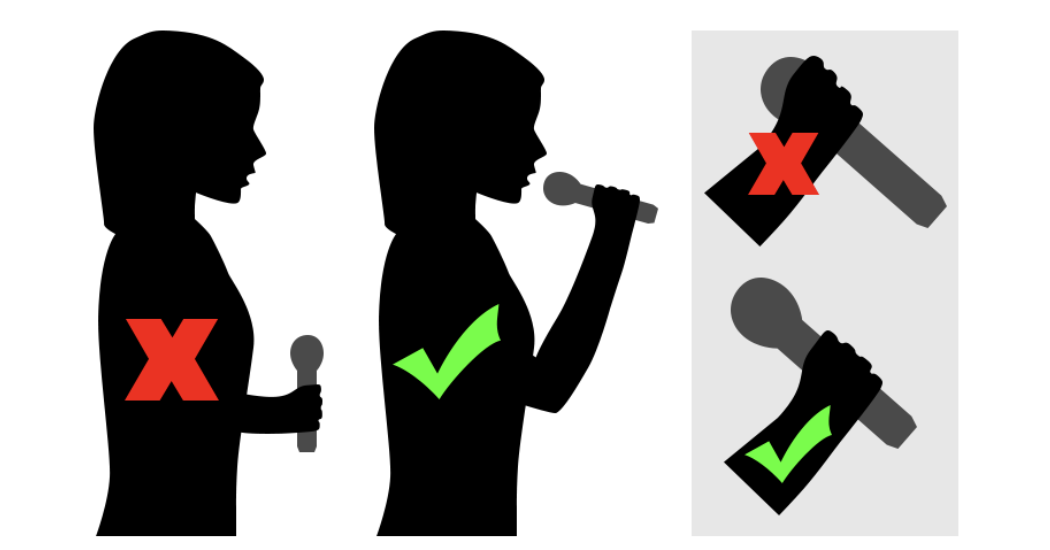

Mikrofonen skal holdes så tæt på munden som muligt, ca. 2-5 cm. Den skal peje direkte på munden skråt nedefra. Se billedet nedenfor.

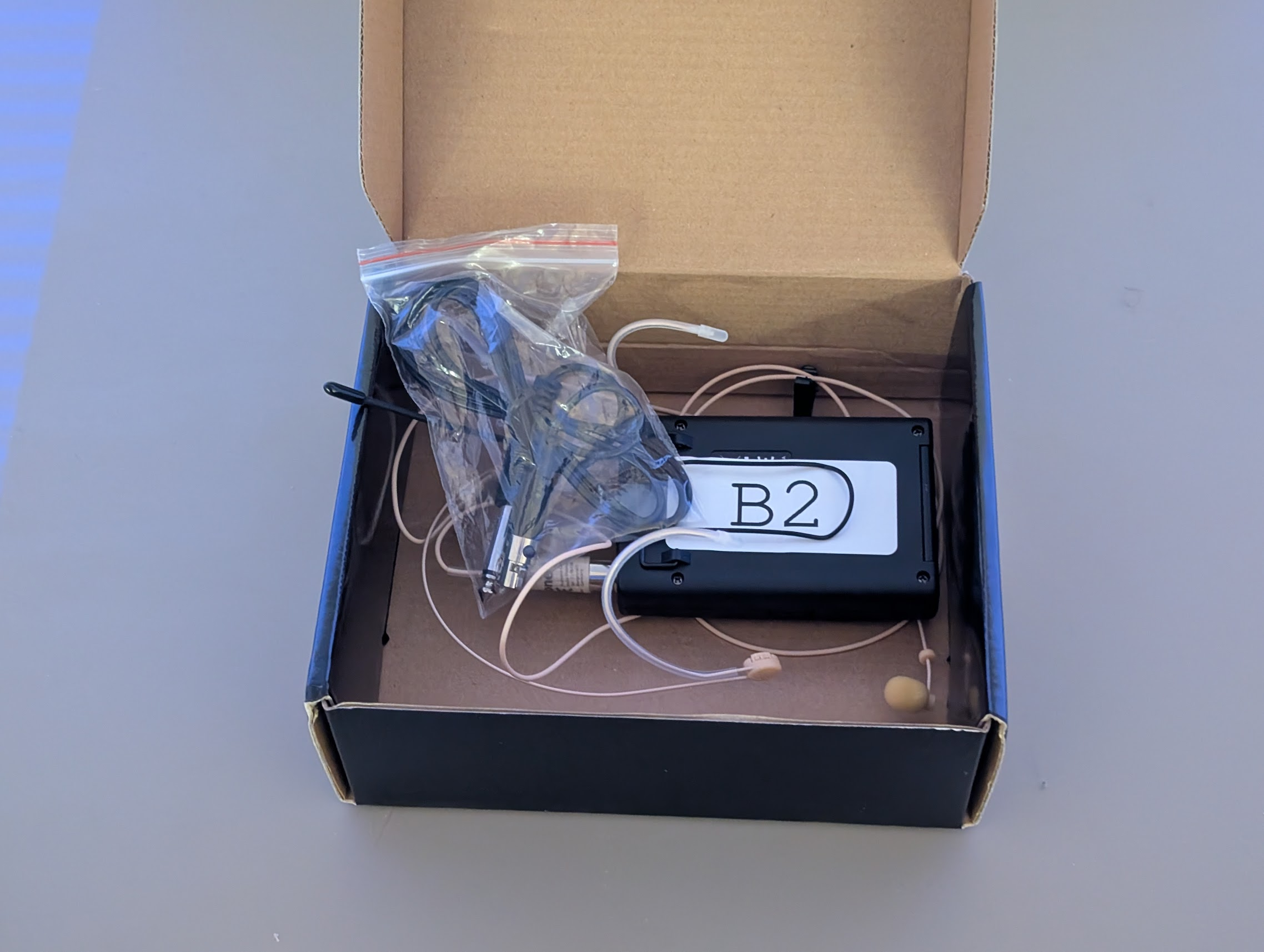

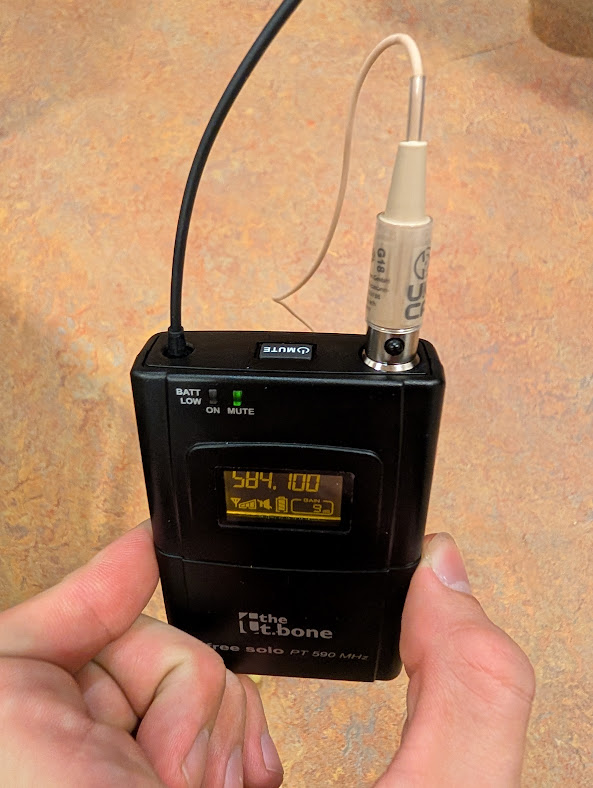

Kindmikrofon / sender
Senderen tændes og slukkes ved at holde knappen ovenpå senderen nede i 3 sekunder. Herefter kan mute-tilstand slås til og fra ved at trykke på knappen. Når senderen er mute, vises 🔇 mellem signal- og batteri ikonerne. Senderen kan placeres i baglommen, mens den bruges.
Regn med ca. 3 timers batteri-tid på nye batterier. Senderen bruger 2 AA batterier. De tilgås ved at åbne lemmen, som udgør den den nedereste den af senderens forside. Pres ind på begge sider af senderen i toppen af lemmen som på billedet nedenfor for at åbne den.

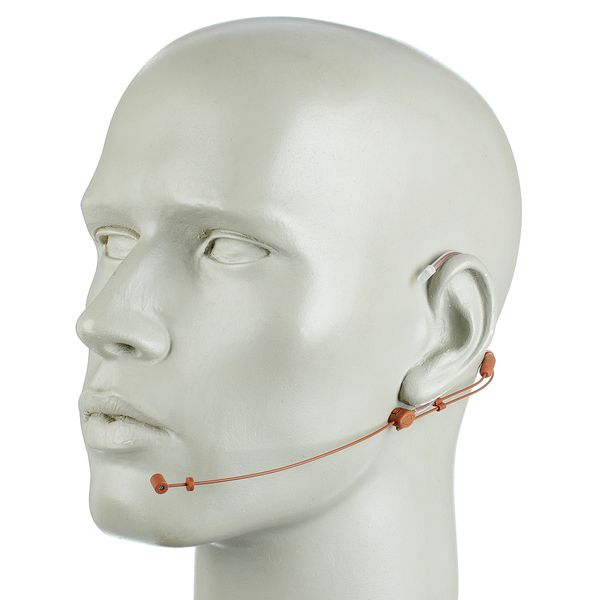

Mikrofonen skal bæres som på billedet nedenfor. Hvis talerens åndedræt høres tydeligt, bevæg den længere væk fra ansigtets centerlinje. Hvis lyden er ustabil og svinger i volumen, bevæg den tættere på ansigtets centerlinje.
