Mobil lyd-system
Indhold

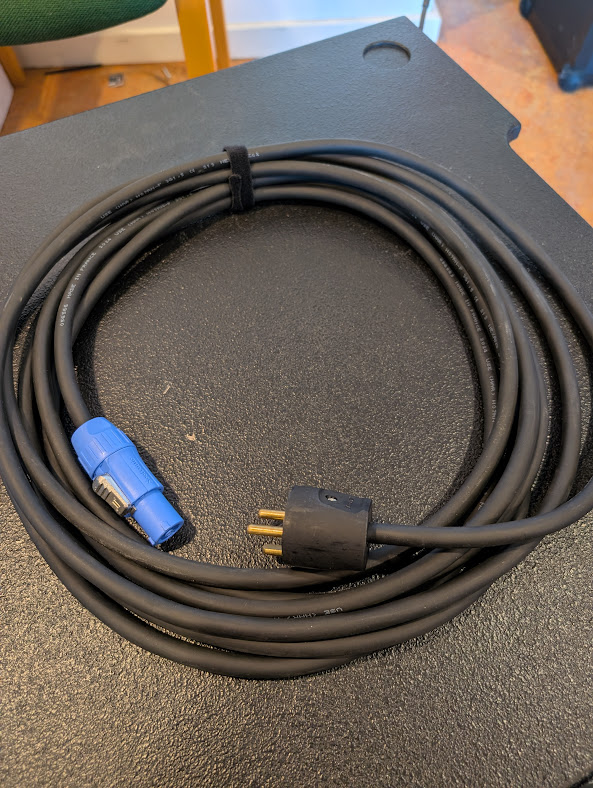

5m, DK -> Powercon

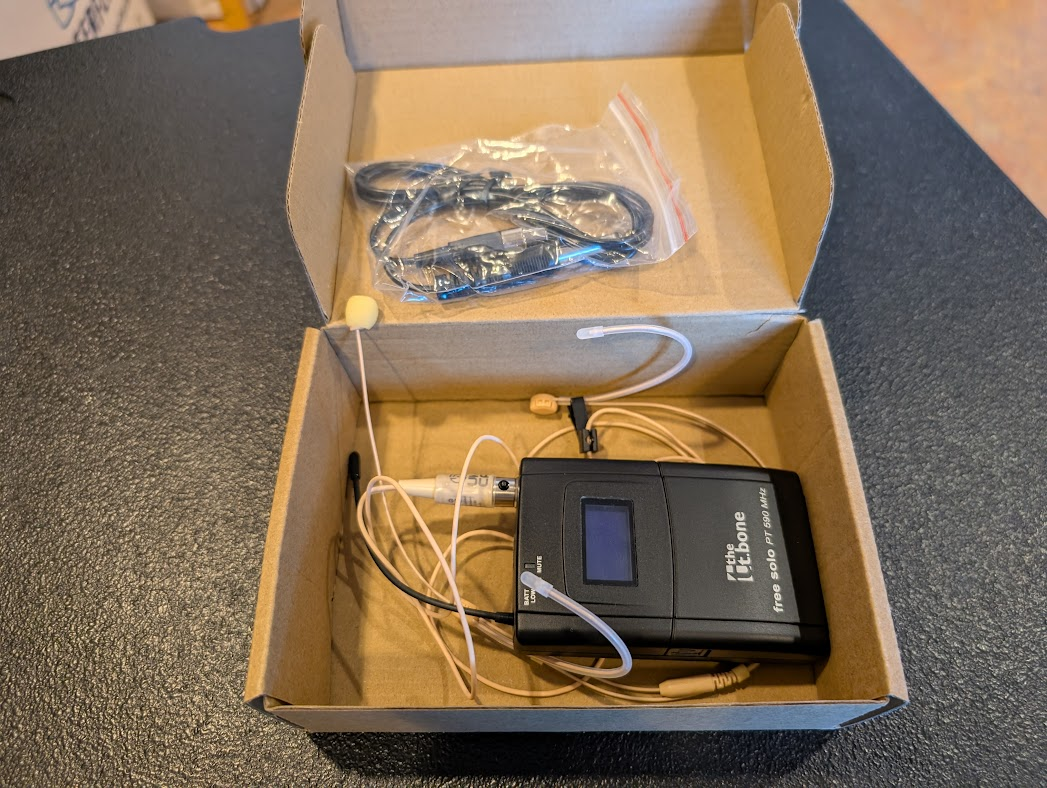

Inkl Jack → Mini XLR

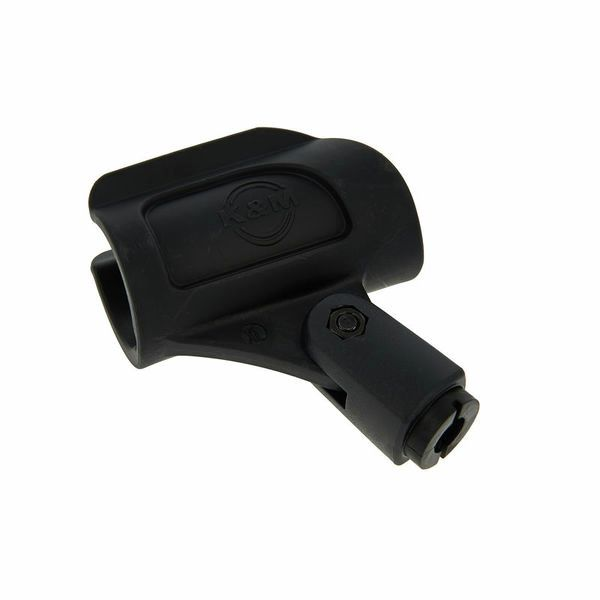

Inkl mikrofonholder:

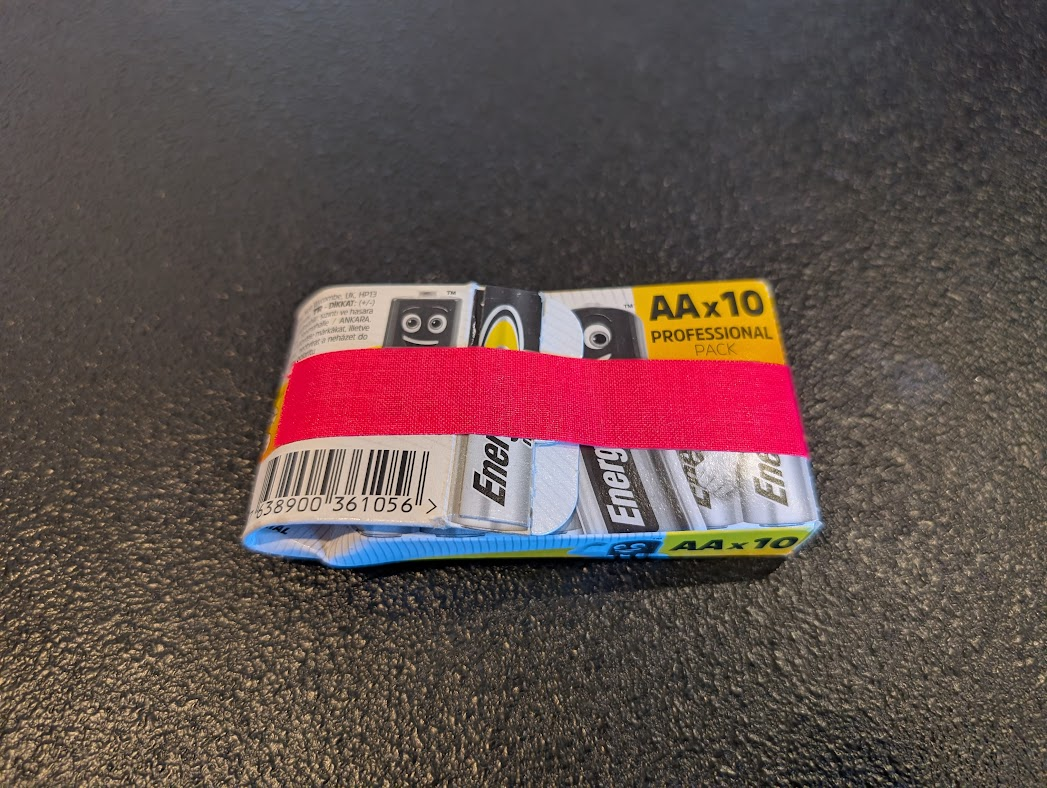

AA.
Tape den stramt sammen igen efter brug, så batterierne ikke ligger løst

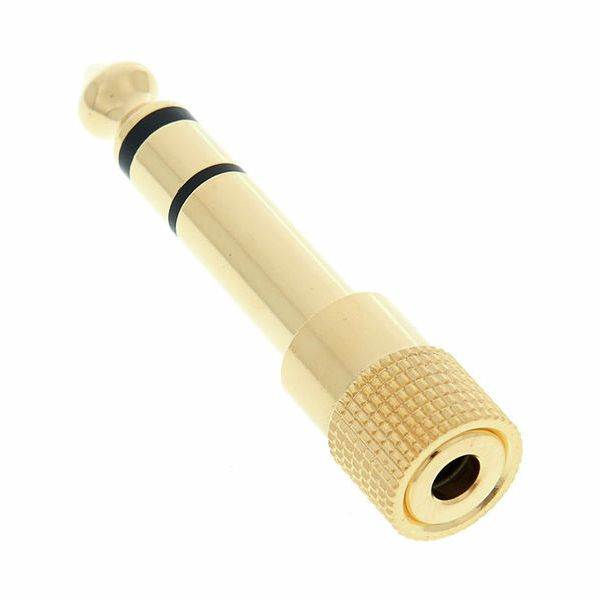

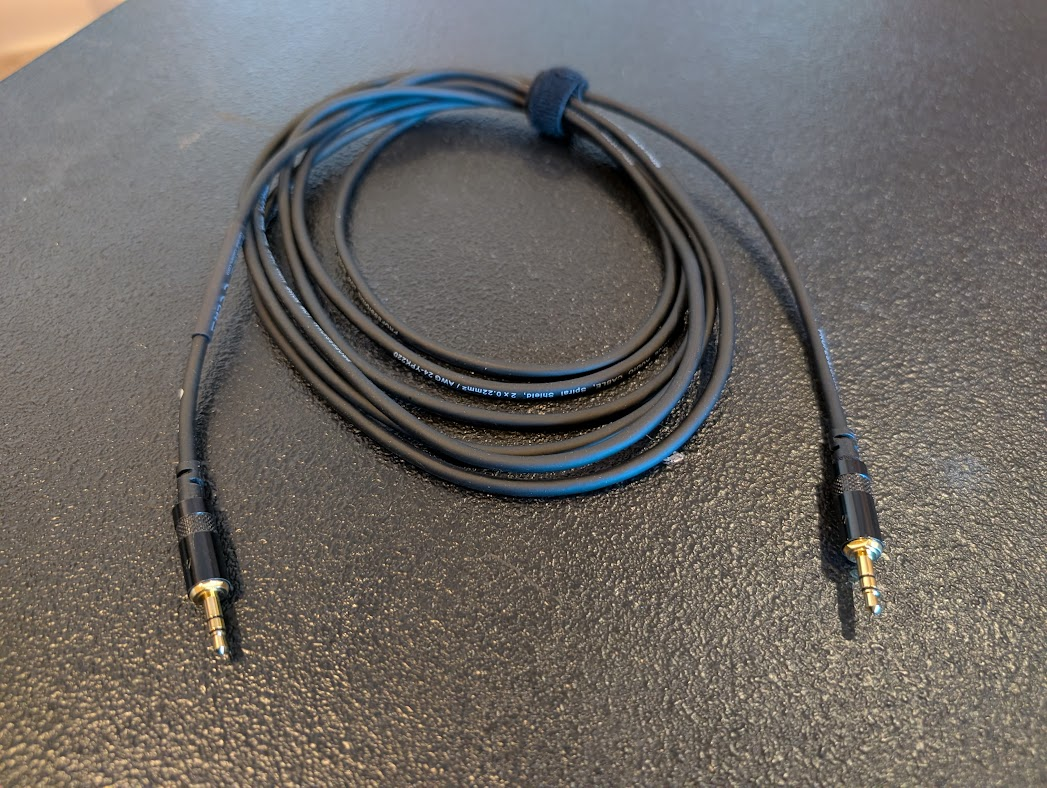

3 meter, minijack → minijack, inkl Jack - Minijack adaptor

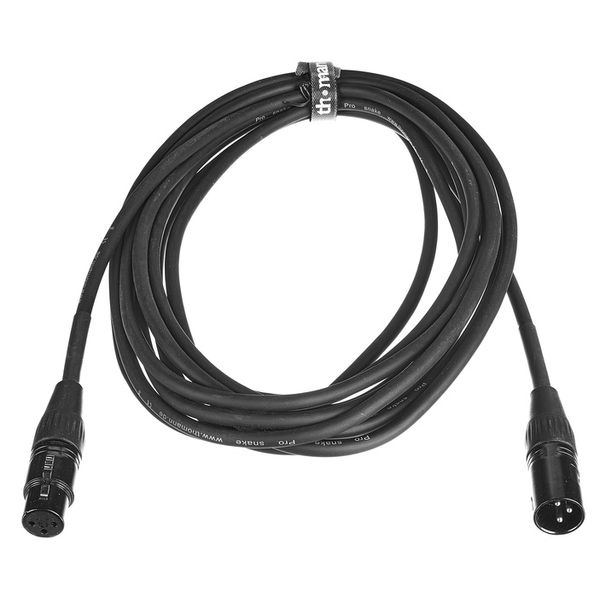

XRL M-F. 1 x 6m, 1 x 10m, 1 x 15m
Med velkro :)
Udseende

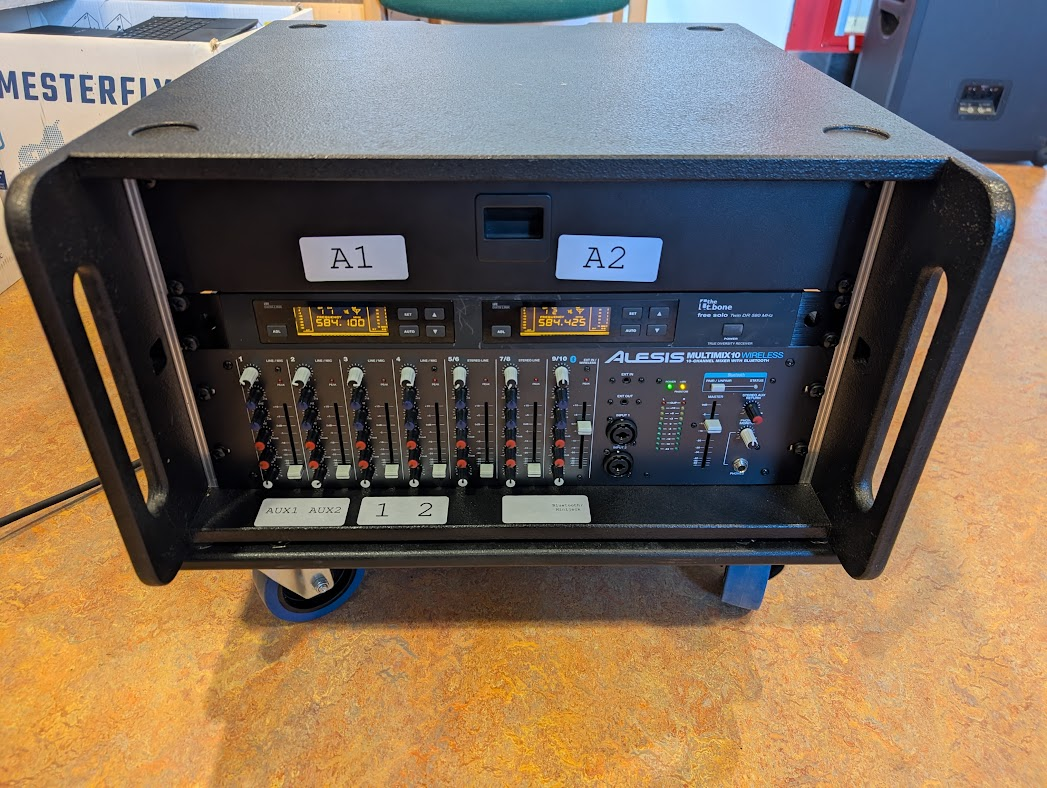

Forside

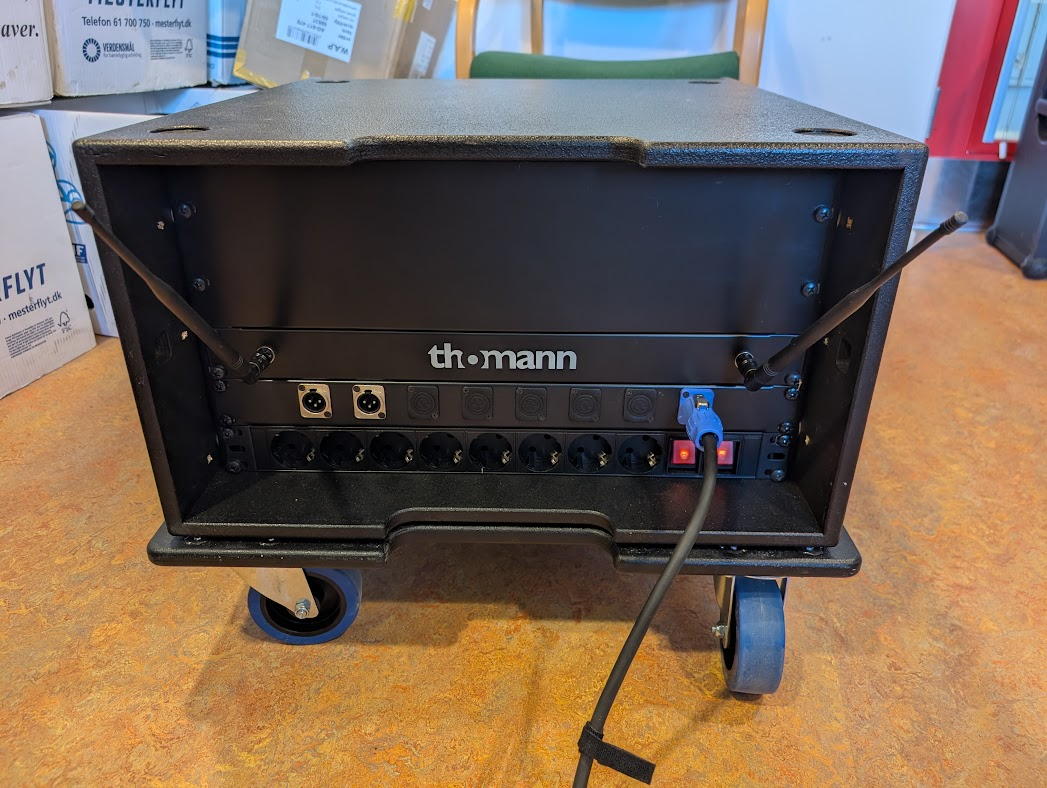

Bagside

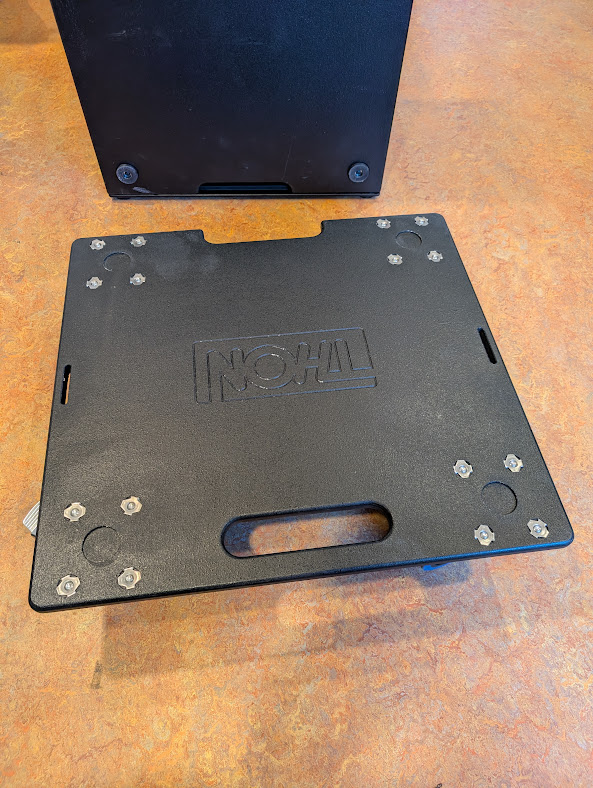

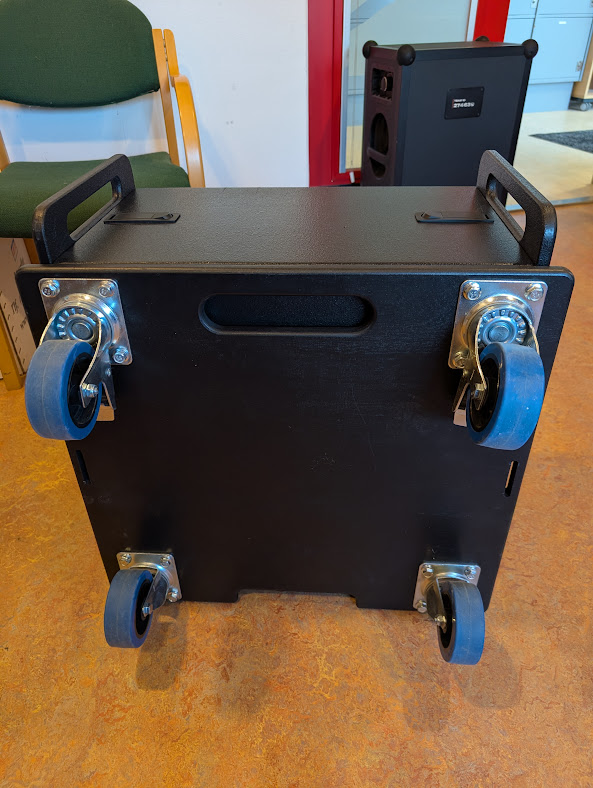

Hjulbase

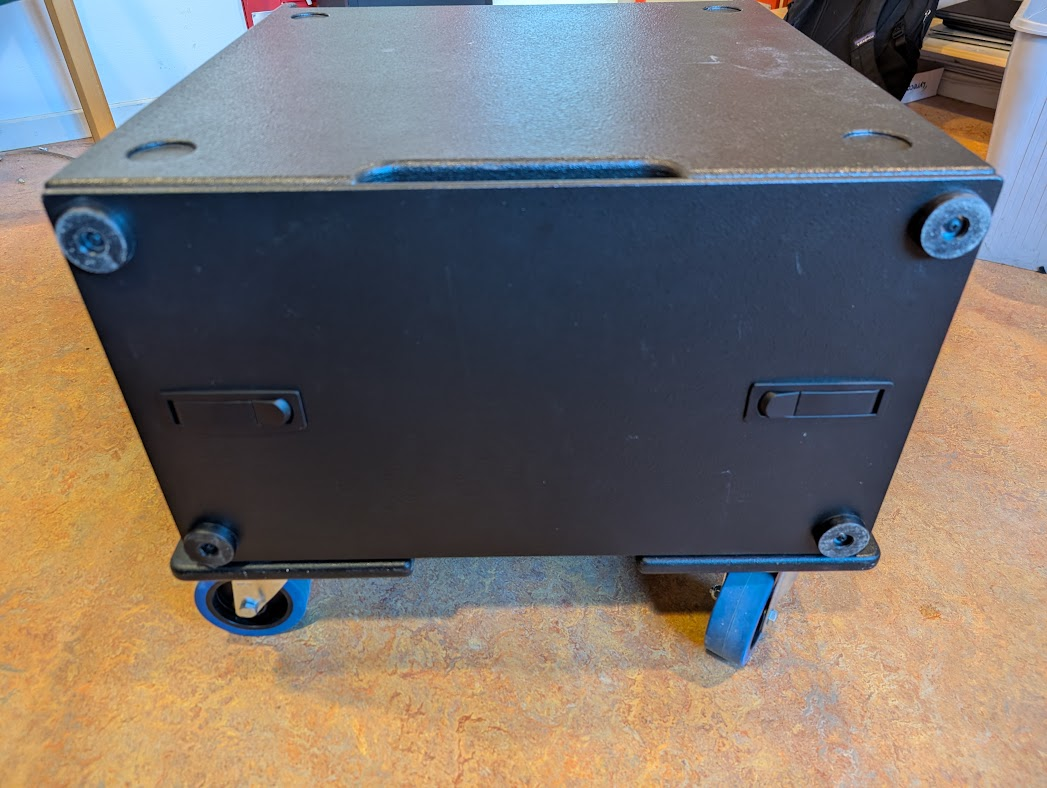

Hjulbase
Forside med låg

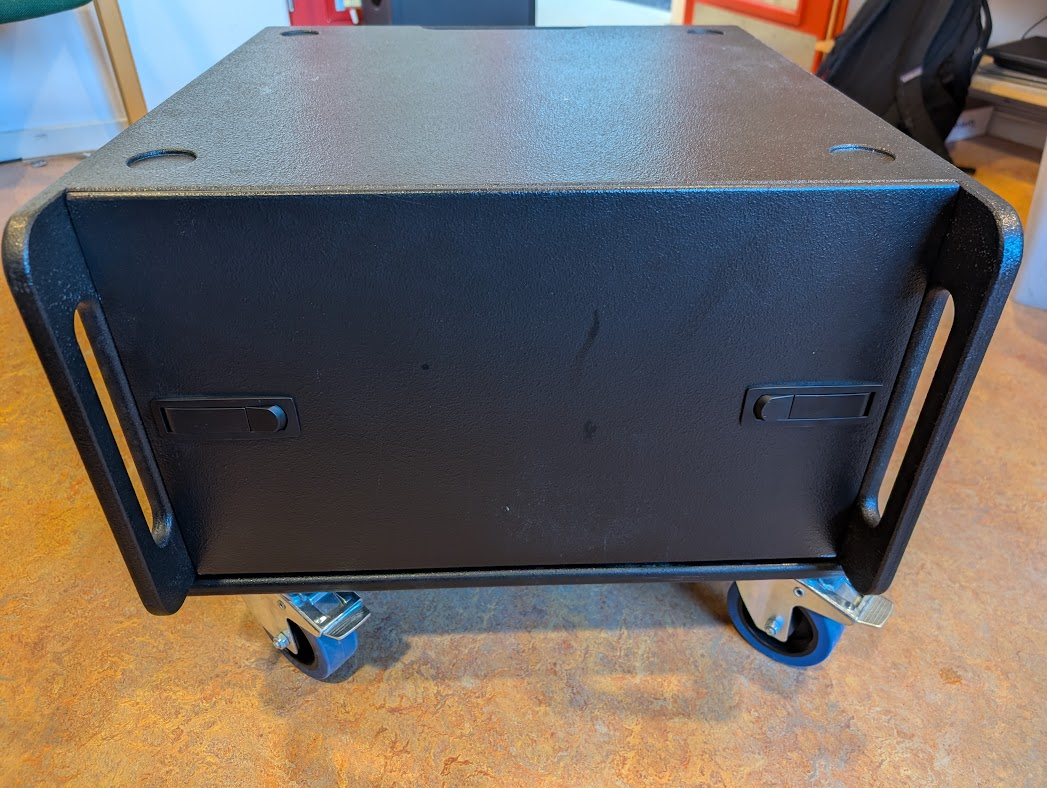

Bagside med låg

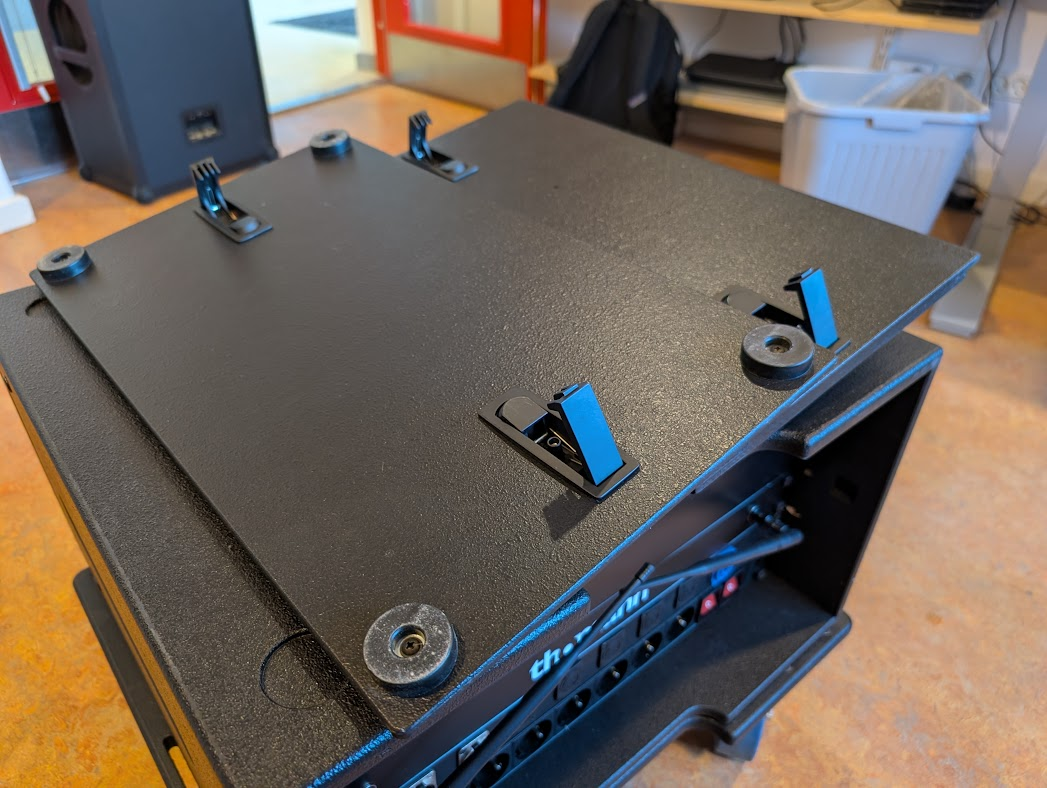

Løse låg
Betjening

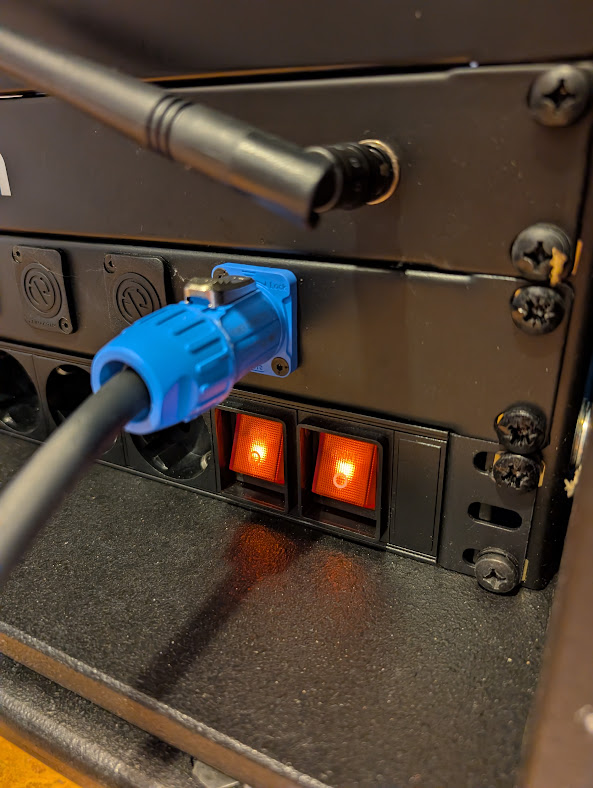

Start med at tilslutte strømstikket og kontrollér, at strømmen er tændt

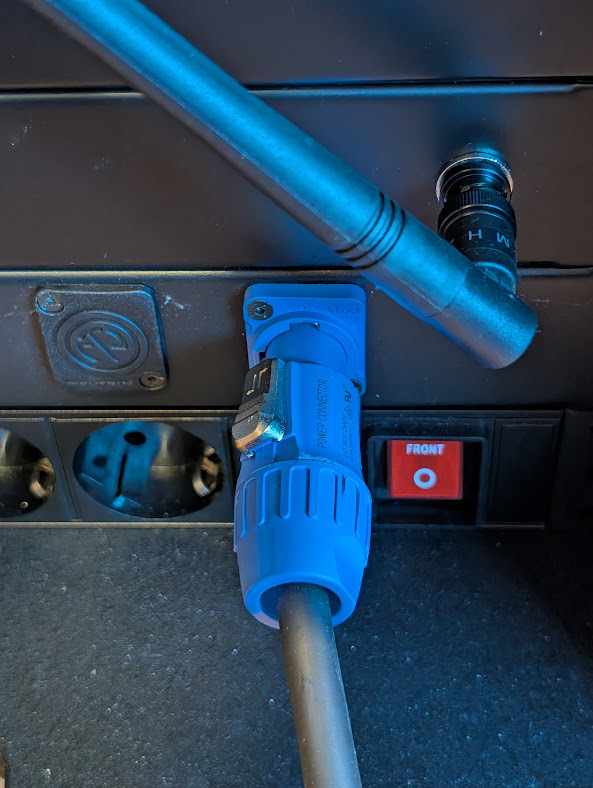

For at sætte stikket i, rotér det ca. 30 grader mod uret, så den sølvfarvede lås er til venstre for toppen. Stik det helt ind og rotér det da med uret, indtil låsen aktiveres. Du må gerne bruge kræfter, stikket er ikke skrøbeligt.
For at hive stikket ud, hiv låsen tilbage (ca. 0.5 cm), rotér stikket 30 grader mod uret, og træk ud. Det skulle gerne glide frit, men du må gerne bruge kræfter, stikket er ikke skrøbeligt.
På forsiden af racket; kontrollér, at den trådløse modtager er tændt. Der skal være lys i de to små skærme.
Mikrofoner
Bemærk, at mikrofonerne er kompatible med systemet i festsalen. Hvis man vil bruge 2 håndholdte mikrofoner, kan man fx bruge B1 (fra festsal) & A2 (fra mobilt lyd-system)

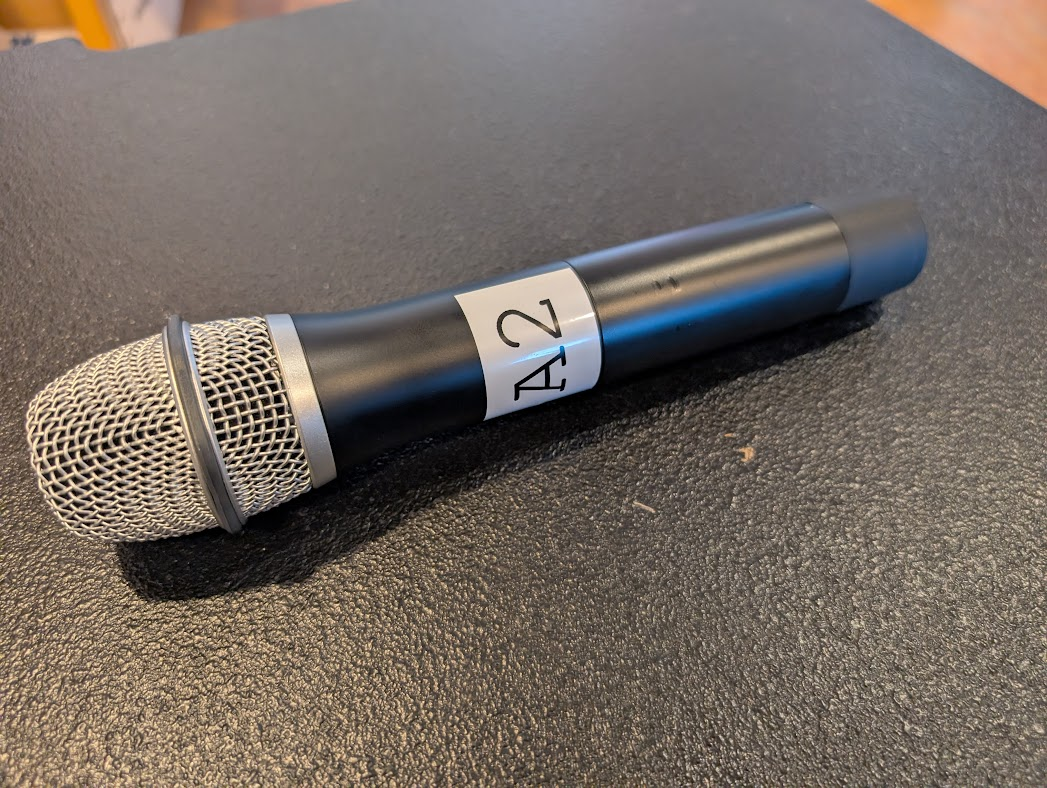

Håndholdt mikrofon

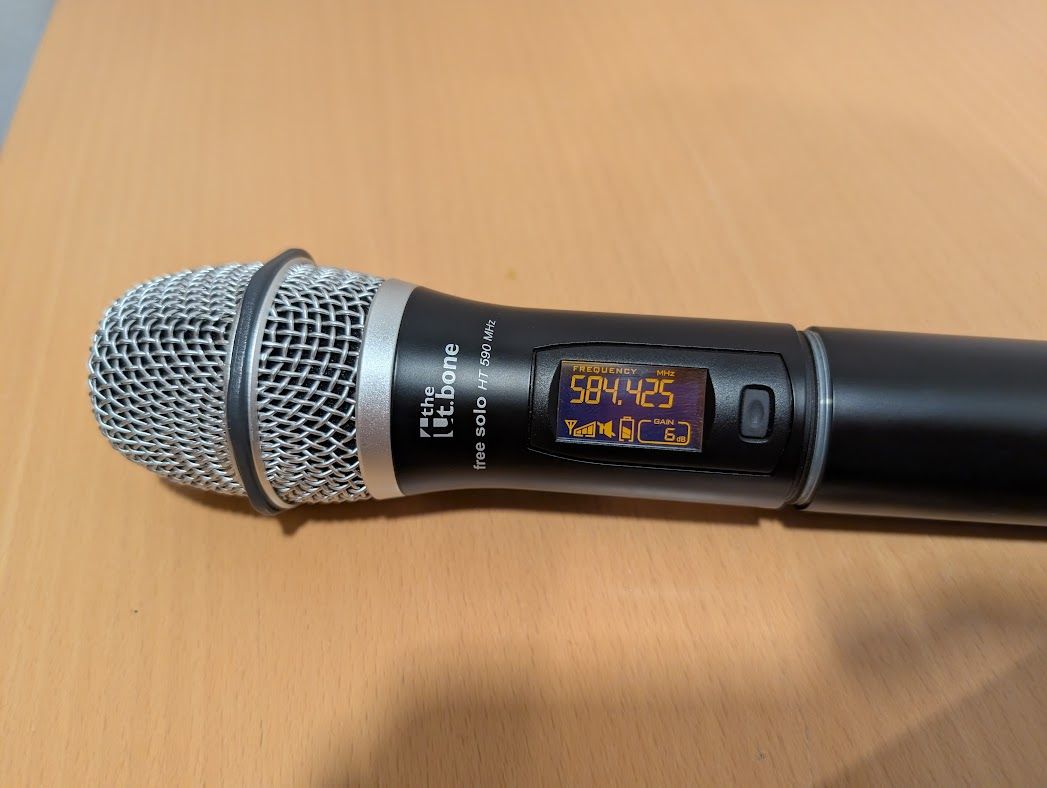

Mikrofonen tændes og slukkes ved at holde knappen ved siden af skærmen inde i 3 sekunder. Herefter kan mute-tilstand startes og stoppes via et kort tryk på knappen. Når mikrofonen er mute, vises 🔇 mellem signal- og batteri ikonerne.
Regn med ca. 3 timers batteri-tid på nye batterier. Mikrofonen bruger 2 AA batterier. De tilgås ved at skrue nederste del af mikrofonen af. På billedet nedenfor er nederste del af mikrofonen ved at blive skruet af. Den kan være stram.

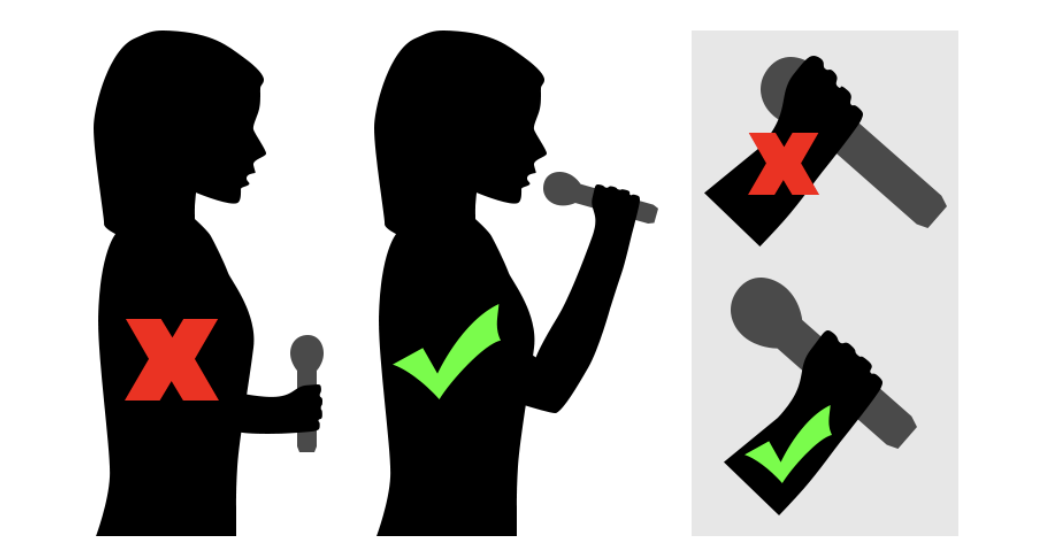

Mikrofonen skal holdes så tæt på munden som muligt, ca. 2-5 cm. Den skal peje direkte på munden skråt nedefra. Se billedet nedenfor.

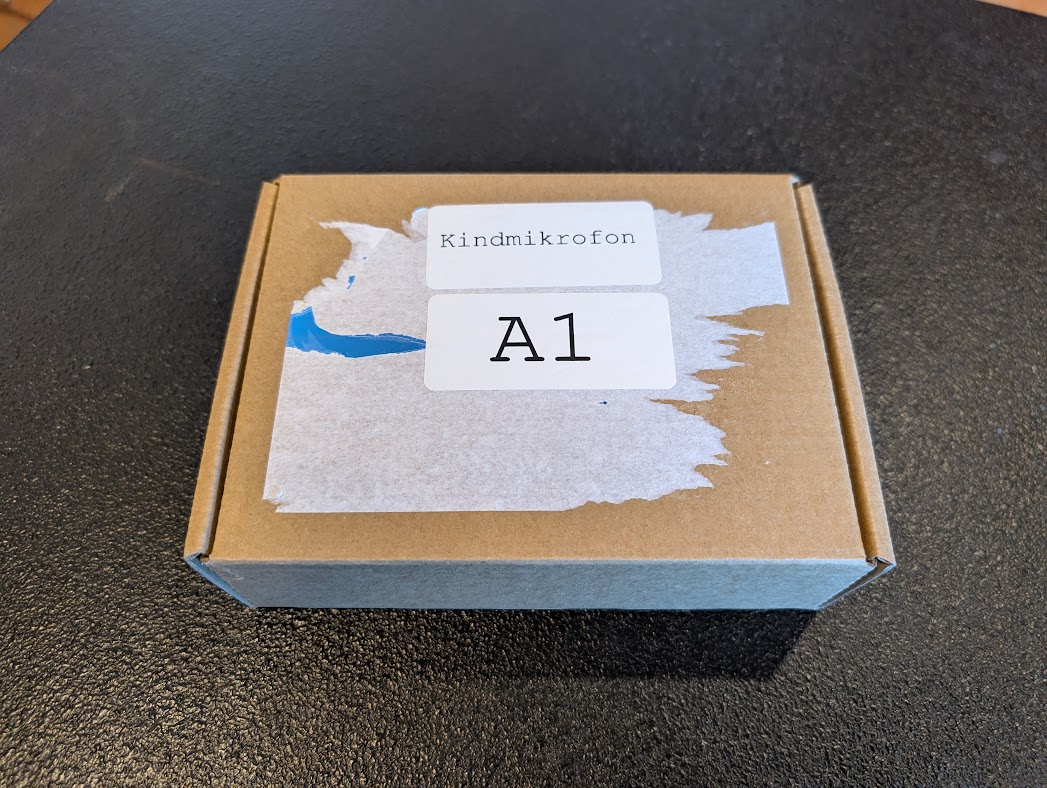

Kindmikrofon / sender

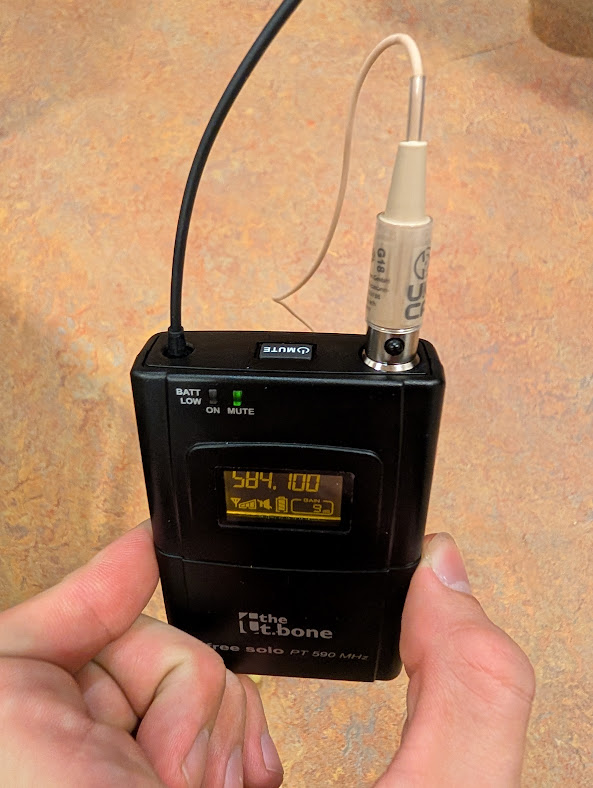

Senderen tændes og slukkes ved at holde knappen ovenpå senderen nede i 3 sekunder. Herefter kan mute-tilstand slås til og fra ved at trykke på knappen. Når senderen er mute, vises 🔇 mellem signal- og batteri ikonerne. Senderen kan placeres i baglommen, mens den bruges.
Regn med ca. 3 timers batteri-tid på nye batterier. Senderen bruger 2 AA batterier. De tilgås ved at åbne lemmen, som udgør den den nedereste den af senderens forside. Pres ind på begge sider af senderen i toppen af lemmen som på billedet nedenfor for at åbne den.

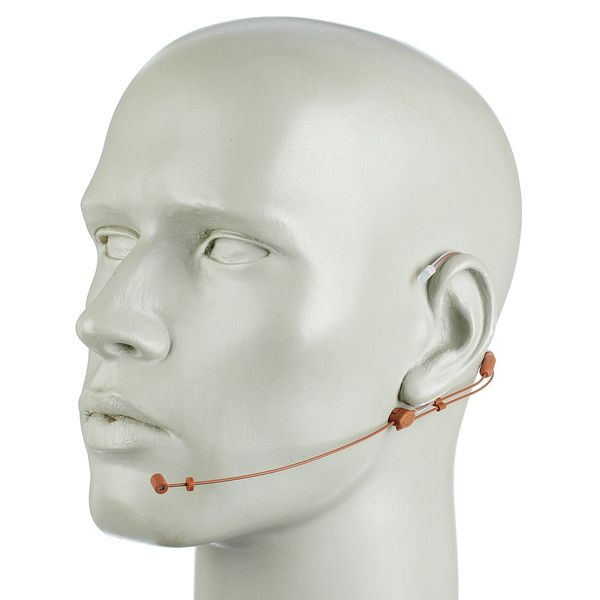

Mikrofonen skal bæres som på billedet nedenfor. Hvis talerens åndedræt høres tydeligt, bevæg den længere væk fra ansigtets centerlinje. Hvis lyden er ustabil og svinger i volumen, bevæg den tættere på ansigtets centerlinje.

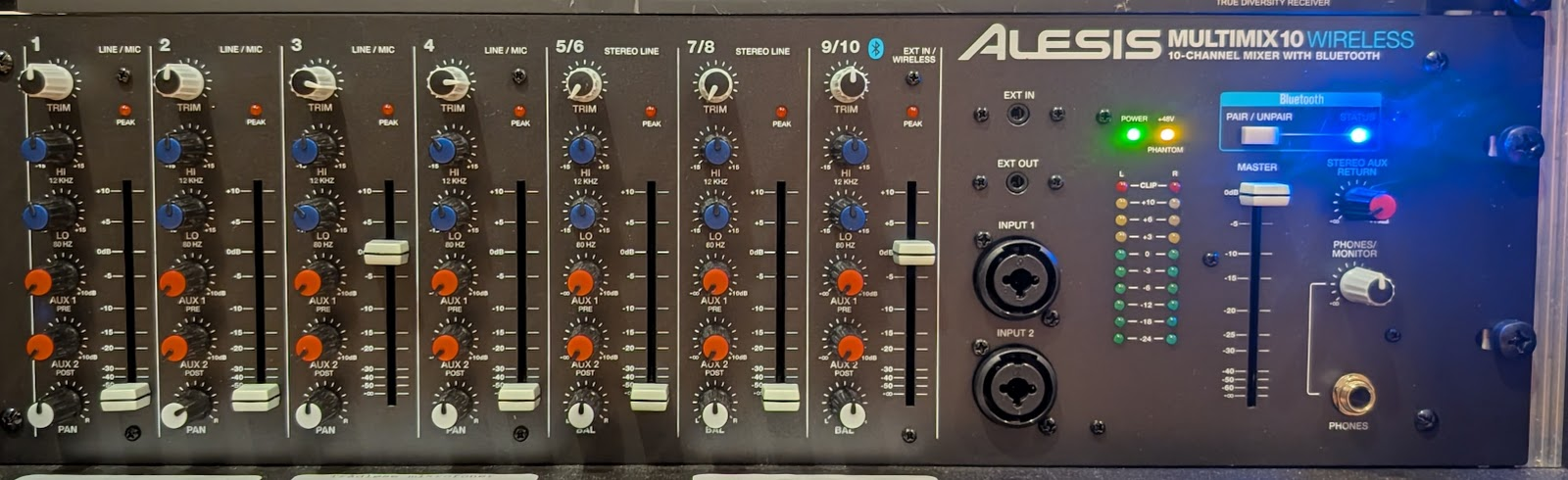

Mixer
Kanaler
Hver kolonne af knapper udgør én kanal.
Kanal 1 & 2 (AUX1, AUX2) modtager input fra de to indgange på forsiden af mixeren, Input 1 og Input 2
Kanal 3 & 4 (Trådløse mikrofoner 1, 2) modtager input fra de to trådløse mikrofoner
Kanal 5/6 og 7/8 er stereo-kanaler og bruges ikke.
Kanal 9/10 modtager input fra Bluetooth-modulet eller Minijack-indgangen på forsiden af mixeren.
Knapperne
Hver kanal har disse knapper:
Gain: Den øverste, grå knap styrer kanalens gain. Den kan forstås som en ekstra volumen-kontrol, og skal typisk stå mellem kl 12 og 3. Hvis lyder “klipper”, så de kraftigste lyde forvrænges, eller den røde peak-lampe lyser, skal der skrues ned for gain. Gain bør aldrig skrues helt op. Man indstiller typisk gain under opsætning af mixeren og justerer derefter volumen på volumen-faderen.
EQ: De to blå knapper udgør eq-kontrol. Den øverste skruer op/ned for de lyse toner (treble / diskant), og den nederste skruer op/ned for de dybe toner (bass / bas). De skal typisk stå kl 12.
De to røde knapper kan ignoreres.
Pan: Den nederste knap styrer balancen mellem højre og venstre output-kanal. Hvis den står kl 12 sendes lyden lige meget til højre og venstre, hvilket typisk er hensigten.
Volumen: Den grå fader styrer kanalens volumen. Den skal typisk stå på 0dB, men bruges løbende til at justere volumen.
Master-faderen findes længst til højre og styrer den totale volumen, som sendes ud til højtalerne, efter alle kanalerne er lagt sammen. Den skal typisk være mellem 0dB og -10dB
Bluetooth
Øverst til højre findes Bluetooth-modulet. Knappen Pair / unpar sætter mixeren i gang med at lede efter en enhed. På en telefon eller computer vil den dukke op som “Alesis Multimix”. Når den blå lampe er tændt, er mixeren paret til en telefon.
Bemærk, at mixeren automatisk forsøger at parre med den senest brugte enhed, når den tændes - så du bør vælge “glem” på din telefon for at undgå uønsket parring efter brug.
AUX / Input 1, 2
Bemærk, at de to XLR-indgange modtager Phantom-power, og at dette ikke uden videre kan ændres, da det kræver at mixeren skrues ud af racket.
Forbindelse til højttaler
På bagsuden af racket findes to XLR-udgange, markeret med L (left / venstre) og R (right / højre). Her kobles højttalere / output til systemet. Via XLR-kabler kan systemet kobles til en soundboks eller andre højttalere. XLR-kabler findes i skuffen.
